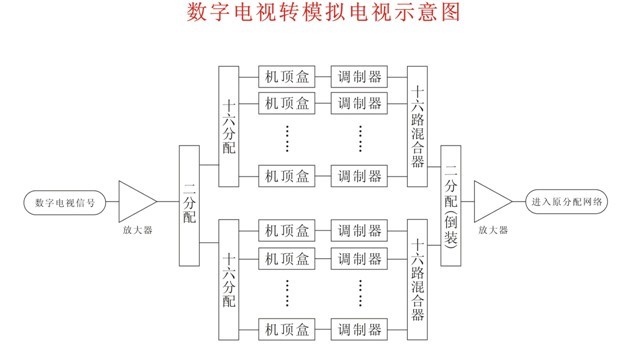

数字电视改造(转模拟电视)连线示意图
数字电视改造(转模拟电视)连线示意图:
体育场馆有线电视方案一、 有线电视系统概述
CATV网络已遍布世界各地，它丰富的频谱资源在全球信息化中有着得天独厚的优势。随着科学技术的发展和社会经济状况的提高，有线电视以其传输质量高、系统功能强、信息量丰富、可实时传输声、像信号等优点被广泛应用于一些现代化的综合性建筑中，成为智能化建筑中一项不可缺少的硬件设施。同时，这种发展的必然趋势，就是有线电视和通信、计算机网络将会融为一体。为使本有线电视系统具有先进水平和高的可靠性，并根据体育文化综合馆实际需求，我们选用高质量的有线电视系统产品和成熟的系统集成技术。（一）有线电视系统简介
有线电视系统采用一套专用接收设备，用来接收当地的电视广播节目，以有线方式（目前一般采用光缆）将电视信号传送到建筑或建筑群的各用户。这种系统克服了楼顶天线林立的状况，解决了接收电视信号时由于反射而产生重影的影响，改善了由于高层建筑阻挡而形成电波阴影区处的接收效果。但是，在智能建筑中，人们并不满足于有线电视系统仅接收传送广播电视信号这种单一的功能，而还需要它能传送其它信号，例如用录像机和影碟机自行播放教育节目、文娱节目以及调频广播等。有线电视系统一般可分为天线、前端、干线及分支分配网络等三个部分。天线部分采用有线电视专用接收天线、FM调频广播天线、自播节目设备以及各种卫星天线。前端部分包括U－V变换器、频道放大器、导频信号发生器、调制解调器、混合器以及卫星电视专用接收设备等。干线及分支分配网络部分包括干线传输电缆、干线放大器、线路均衡器、分配放大器、线路延长放大器、分支电缆、分配器、分支器以及用户输出端。（二）有线电视系统分类
★ 按系统规模大小分类，可分为：A类：用户数10000户以上，传输距离1Km以上B类：用户数2000－10000户以上，传输距离500－1000m以上C类：用户数300－2000户以上，传输距离500m以下D类：用户数300户以下，单幢楼无干线系统★ 按频道范围分类，可分为：VHF频段共用天线电视系统，仅限于VHF频段1－12频道相间隔传输；全频道共用天线电视系统，仅限于VHF、UHF频段内的电视信号传输；300MHz内邻频传输系统，仅限于VHF频段内1－12频道邻频传输；300MHz内增补频道间置传输系统，增补A、B两个波段；860Mhz邻频传输系统★ 按传输方式分类，可分为A：同轴电缆单向传输；B：同轴电缆双向传输；C：用光缆传输信号；★ 按传输网络结构分类，可分为：A：按树枝形结构布线，连接用户方便，较经济B：按星形结构布线，由中心向四方传输，有利于计算机控制。星形结构一般采用光纤传输，而且双向传输提供了更大的灵活性。C：按树－星混合结构布线，既考虑了目前正在建设的电缆电视系统的需要，同时也为今后更新改建为光缆传输、双向传输、数据传输提供方便，今后若需改建，只要更换某一段干线就可以了。（三）有线电视系统的发展
有线电视( CATV )系统在我国发展很快，现已发展到城市联网、地区联网阶段，并有发展成为宽带综合信息传输通道的明显趋势。它不仅能够为智能建筑提供丰富多彩的电视及语言广播节目，而且必将成为其与外界信息交换的重要手段。CATV 系统目前已做到了1GHz甚至更高的带宽，为日后的双向通信奠定了基础。早期的 CATV 系统主要用来改善接收电视台所发射的高频电视信号的效果，其规模不大，接收的高频电视信号的频道也不多，但是随着广播电视事业和科学技术的发展，各地新建的电视台也越来越多，特别是卫星电视的发展，使系统能获得节目源的渠道增多。另一方面系统的规模也越来越大，不仅用户终端数多，而且信号覆盖面越来越广，故信号传输的距离也越来越远。对若干个 CATV 系统互相联网，进行信息交换的技术已成熟，今后的发展方向是考虑全市性和地区性的联网。二、 用户需求
本建筑是民用建筑，位于海淀区魏公村路，地上1层，地下1层，地下一层为商业武术馆、健身房、报告厅、学生活动用房、咖啡厅、书店、快餐店及设备房，层高5.4米，局部3.2米，首层体育馆、乒乓球馆、展厅、排练厅、新闻中心、竞赛管理、体育爱好者办公室等，建筑总高度为23.1米，总建筑面积为21882平方米。体育文化综合馆有线电视系统采用860MHZ双向邻频传输方式，采用分支分配形式，终端电平为68±4db，图像质量不低于四级标准。系统节目信号引自包括有线电视信号、卫星节目信号、自办节目、教育信号等信号。本工程与一期工程相连，通过电缆将一期工程的信号接入本大楼，并留有三期工程接口。本设计有线电视信号来自7号楼电教中心，在东侧一层弱电进线间设电视线路前端箱，并在各层弱电竖井内设电视分箱。在本建筑物的各类办公室等处适当位置设置电视用户盒，有线电视系统可转播比赛实况。在一层社转播室，供比赛实况转播用，在比赛场地周围设置供转播用的摄像机接口。三、 设计依据
1、中华人民共和国标准《电视和声音信号的电缆分配系统》GB/T6510-9X2、中华人民共和国标准《电视和声音信号的电缆分配系统设备与部件电视调制器通用规范》GB/T11318.3-9X3、中华人民共和国标准《电视和声音信号的电缆分配系统设备与部件频道处理器通用规范》GB/T11318.7-9X4、《30MHz-1GHz声音和电视信号电缆分配系统》GB6510-865、《民用建筑电气设计规范》 JGJ/T 16-926、《30MHz～1GHz声音和电视信号的电缆分配系统》 GB6510-867、《有线电视系统工程技术规范》 GB50200-948、《智能建筑设计标准》 GB/T50314-20009、《CATV行业标准》GY/T121-199510、《有线电视系统物理发泡聚乙稀绝缘同轴电缆入网技术条件和测量方法》 GY/T135-199811、体育文化综合馆提供的系统图、楼层平面图纸及系统说明书四、 系统选型
针对体育文化综合馆结构功能及业主的要求，充分考虑系统的稳定性、可靠性、扩容性、经济性和性价比，并结合我司多年来的工程经验，进行系统产品选型：传输及用户分配网络选用知名品牌迈威系列电视器材。迈威电子公司集市场咨询、研究开发、生产制造、国际贸易、售后服务于一身的大规格电子产品生产企业。我司建议选取这样品牌，其优异、可靠的传输性能，良好的性价比，将会给业主带来的收视效果和更大的经济性。为了保证干线传输的距离和衰减产品性能既能完全满足CATV标准要求、能满足目前需要，又能考虑日后扩容。系统主要选用迈威的MW-BLE -H系列放大器，以及迈威77系列分配器和17系列分支器。五、 方案设计
（一）总体规划
CATV系统为由以下四部分组成：接收信号源、前端设备、干线传输系统、用户分配网络。干线传输系统把来自前端的电视信号传送到分配网络，这种传输线路分为传输干线和支线。考虑到目前的情况和以后的长远发展，体育文化综合馆的电视系统按照860MHz带宽双向传输系统要求设计，系统器材选用860MHz或以上的双向设备。用户分配网络：从传输系统传来的电视信号通过干线和支线到达用户区。系统主要按照分配—分支方式设计，用户分支串接不超过五个。这种设计方法使线路损耗平均，用户端电平接近（约为68±4dB），保证图像的传输质量，使电视信号在处理和传输过程中不失真，从而使用户获得更佳的收看效果。对于我们所选的设备留有一定的余量，使系统具有向上扩容性。本方案设计将体育文化综合馆电视通过校外电缆将有线电视信号接入本场馆，建立内部转播系统，并留有与电视台的接口，以方便电视实时转播。1 点位设置
按图纸及系统图统计共分三个前端箱VH1、VH2、VH3，其具体点位分布如下表。楼层前端箱位置有线电视终端备注一层VH1开放式展厅4排练厅10练习室1VH2竞赛管理2会议2记者工作区2贵宾休息2主席台4乒乓球馆2体育办公室5裁判2体育员休息2转播室2广播、解说2管理1地下一层及夹层VH3社团11会议1报告厅18办公室2快餐3咖啡厅2书店3合计832 机房设置
系统总机房设在一层弱电竖井（B-C轴、4-5轴）内。在地下夹层弱电竖井（B-C轴、4-5轴）、地下一层弱电竖井（B-C轴、4-5轴）设置楼层电视分箱。3 系统的防雷接地
本方案防雷设计主要考虑在室外进线处安装馈线信号避雷器，以防雷电冲击。接地方面主要设计电视器材及电视元件箱通过接地线缆将其接入设在每个弱电间内的接地端子箱，以保证可靠接地。4 系统分配网络的结构
详见附后的“有线电视系统图”。5 系统功能
系统可接收市有线电视信号、卫星节目信号、自办节目信号（内部比赛节目信号）等，系统具有扩展为多功能网络的功能。系统满足国际要求的双向系统，设计为860MHZ双向邻频HFC宽带综合业务网。其中下传通道为87-860MHz，回传通道为5-65MHz。电缆网选用国产屏蔽物理发泡电缆并满足国标要求。分支分配器用户终端选用国际优质产品；分配器、分支器、终端出口设备带宽为5~1GHZ。系统各终端及输出口图像质量符合国标技术要求，所有终端电平都位于68±4dB,满足国标对邻频传输系统的电平要求；图像等级按四级标准设计。系统充分考虑了余量，为业主今后对有线电视系统的扩容做好了准备。只需增加设备和做局部调整，而无需改动整个系统。6 主要设备介绍
系统选用的主要设备性能指标如下介绍：l MW-BLE -H系列放大器特点：ü 低噪声微波管前置放大推动，进口高增益模块，确保高指标、高信号输出。ü 均衡、衰减固定或可调灵活选用。ü 输出分支或分配任选（带插件）。ü 正、反向通道均设独立前、后检测口。ü 进口模块回传，双功器，前后带衰减器，确保回传信号低噪声，高指标。ü 进口双面孔化板，高可靠开关电源，严密防雷击系统，确保运作稳定可靠。ü 适合大、中型双向网络主干线信号延长放大吊线式设计，安装方便。技术指标：项目单位性能参数频率范围MHz47(87)～860 | 47(87)～750标称增益dB24 | 30 | 24 | 30带内平坦度dB±0.75标称输入电平dBμV72标称输出电平dBμV96 | 102 | 96 | 30增益调节范围dBAdjuestable:0～15 Fix:4,6,8,10,15斜率调节范围dBAdjustable:0～18 Fix:6,9,12,15,18噪声系数dB≤12载波组合三次差拍比dB60 | 60 | 68 | 62载波组合二次差拍比dB60 | 55 | 67 | 60反射损耗dB≥12 ≥14频率范围MHz5～30(65)带内平坦度dB≤±0.75反射损耗dB≥14标称增益dB0 or 20 Selected更大输出电平dBμV≥110增益调节范围dB0～15斜率调节范围dB0～10电源电压VA;～220V±15% B:～(28-80)V (20W)抗雷击能力KV5(10/700μS)外型尺寸mm270x215x118l 77系列分配器高速多功能网兼容产品，高隔离，全封闭，一体化锌合金压铸壳体，防锈蚀镀锡工艺；屏蔽度：5-470MHz≥75dB，470-1000MHz≥65dB；德国BZT和欧共体CE标准认证，工作频率5-1000MHz。l 17系列分支器高速多功能网兼容产品，高隔离，全封闭，一体化锌合金压铸壳体，防锈蚀镀锡工艺；屏蔽度：5-470MHz≥75dB，470-1000MHz≥65dB；德国BZT和欧共体CE标准认证。工作频率5-1000MHz。（二）系统调试及验收方法
1调试
有线电视系统调试，是使系统各部分达到各项电气指标和保证各部分工作状态正常运行的重要手段，是有线电视系统建设中不可缺少的步骤。系统调试是根据传输系统电平图和分配系统电平图等设计图纸进行。系统调试是充实和完善原方案设计方案的一个过程，调试中若发现部分设计有误或差错时，调试人员可以对部分设计进行修改或更换不合理的元器件，以使信号质量达到系统指标要求。现场调试主要是以“系统出口电平”调试为主，辅以主观评价进行。系统出口电平可视系统而定，即分全频道系统和邻频系统，其标准以“GY/T106-9《有线电视广播技术规范》”为标准。系统调试步骤：传输系统调试、分配系统调试、系统调试。（1）传输部分调试
传输部分调试是从前端出来的个干线放大器开始，依次向后逐一进行。注意：调试中未带负载的出口或尚未调好的出口应接上负载，采用集中供电的干线放大器应把下级干放的电源断掉，以免烧坏测仪器。干放调试主要是按设计要求，调其输入输出电平大小、斜率高低和均衡量。使各频道间电平差值符合国标要求，再调整放大器增益，使放大器输出电平达到标称值，并使载噪比和交互调指标满足设计要求。（2）分配系统调试
分配系统调试包括楼层放大器电平调试和用户电平调试。分配系统中的放大器与干放调试方法基本相同，只要按设计电平调试就可以了。分配系统调试的大量工作在用户电平调试，本系统用户电平严格控制在68±4dB。（3）系统调试
传输系统和分配系统调试好后，还要对系统进行统调。统调的目的是协调各部分之间的关系，排除出现的所有故障，如交互调、重影、干扰等。统调的过程是一项反复多次的过程，往往会出现某一部分的故障而涉及到系统中的其他部分，有的还涉及到全系统。因此要耐心细致地统调，直到所有的故障都予以排除，系统能正常工作为止。一般只要系统设计合理，设备器材选用适当，安装质量好，经过逐步调试，系统统调还是比较容易的，统调时常用较的场强仪进行各级电平调试，并做好记录，为以后检修维护时作参考依据。在系统调试过程中，出现的故障，应立即予以排除，并作好书面记录。2 工程的验收
本系统工程的验收应依据SJ2846-88（30MHZ-1GHZ声音和电视信号的电缆分配系统验收规则）进行。主观评价附表1 五级损伤制评分分级图像质量损伤的主观评价评分分级图像质量损伤的主观评价评分分级图像上不觉察有损伤或干扰存在5图像上损伤或干扰较严重，令人相当讨厌2图像上有可觉察的损伤或干扰，但并不令人生厌4图像上损伤或干扰极严重，不能观看1图像上有明显的损伤或干扰，令人感到生厌3客观测试客观测试应满足“GY/T106-92”参数要求标准测试点应是典型的系统输出口或等效终端，测试点应选择那些噪音、互调失真、交调失真、交流声调以及本地台直接串入等影响更大的点。对于A类和B类系统，每1000个系统输出口应有1-3个测试点，而且至少有一个测试点应位于系统中主干线的最后一个分配放大器之后，对于A类系统，测试点可限制在十个以内。对于C类系统，至少应选取二个测试点，其中一个或多个测试点应接近主干线或分配网络的终点。对于D类系统，至少应选取一个具有代表性的测试点。客观测试项目项目名称系统类别备注图象和调频载波电平A、B、C、D所有频道载噪比A、B、C所有频道载波-互调比，载波组合三次差拍比A、B所有频道交扰调制比A、B每一波段测一个频道载波-交流声比A、B测一次频道内频率响应A所有频道色度/亮度时延差A微分增益和微分相位A类别区分类别有线电视系统所容纳的输出口数（个）类别有线电视系统所容纳的输出口数（个）A10000以上C300-2000B2001-10000D300以下六、 质量保证
图像质量主观测量不低于规定的4级标准。系统输出电平：63－75dB（电视广播）任意频道间电平差≤8 dB相邻频道间电平差≤3 dB伴音与图像电平差14－20dB频道内幅度/频率特性±2之间，在载频75kHz内变化，斜率每10kHz不大于0.2载噪比：53 dB （立体广播），41dB（单声道调频），51dB（单声道调频）载波互调比：63dB（电视广播）交扰调制比：54dB信号交流声比：57dB邻频道抑制比：60dB色度亮度时延差：≤100ns微分增益≤10％频率稳定度：±25kHz(广播电视)，图像伴音频率间隔：±10kHz系统输出口相互隔离度：30dB（VHF段）22dB（其它）特性阻抗：75Ω相邻频道间隔：8MHz（电视广播）七、 系统的服务及培训
1、我公司承诺提供1年的免费现场维修服务。保修期内免费进行现场维护服务，在接修理通知后保证及时派人进入现场维护。保修期后终身负责有偿维护，保修范围包括所有设备，保修期后视维护内容及情况，由双方协商支付备件成本价和少量劳务费。2、提供专门的与CATV工程设计及技术有关的培训。八、 材料清单及报价
见附录。本文网址：http://www.afgcw.com/gongsidongtai/1412.html
